Снимаем печатную головку



Снимать печатную головку приходится в следующих случаях:
Дальше »
Комментариев нет:
Ярлыки:

Service Manuals/Технические описания

Выкладываю сервисные мануалы для:

  • Epson Stylus Photo: 750, 830, 870, 890/1280/1290, 925, 950/960, 1200, 1270, R200/210, R260/265/270/360/380/390, R280/285/290, R300, RX700
  • Epson Stylus Color: 200, 700/EX, 800, C20/40, C60, C63/64/83
  • Epson Stylus Pro: 5000, 7000, 7500, 7600/9600, 9000
  • Epson Stylus Scan: 2000, 2500

Скачать одним zip-архивом (без рекламы и прочей шляпы)
2 комментария:
Ярлыки:

TurboPrint2


Коммерческая реализация системы печати для Linux. Бесплатно работает лишь 30 дней, после чего - только с минимальными настройками. Поддерживает много принтеров, профили и т.д.

Комментариев нет:
Ярлыки: ,

Засоры принтера, и как с ними бороться

Увы, в эпсонах засоры - частое явление, а тем, кто пользуется покупными картриджами, они сняться по ночам: вечные прочистки и страх, что вот-вот кончится картридж...
Дальше »
Комментариев нет:
Ярлыки:

Как обнулить картридж для струйного Epson

Зачем обнулять картридж, думаю понятно всем=). Чтобы не разориться на дорогущих родных расходниках. В интернете и на рынках сейчас много достойных чернил, которые вполне конкурентоспособны. А то что принтер будет засоряться - это неизбежно. Нужно больше печатать или выбирать себе что-то другое, хотя, по опыту скажу, что C42 стилусы прекрасно печатают даже через месяц простоя на украинских чернилах.
Дальше »
2 комментария:
Ярлыки:

Драйвера для Linux

EPSON AVASYS Corporation - сторонняя компания, которая разрабатывает драйвера для устройств EPSON.

Драйвера от Avasys (большой выбор дистрибутивов)
Домашняя страница Cups
Gimp-Print
Epson Support (ru)
Linux-Drivers.org
OpenPrinting
Комментариев нет:
Ярлыки: ,

Устройство печатной головки и принцип работы

Комментариев нет:
Ярлыки:

Как заправить раздельный картридж

Смотрим видео:



А также Инструкция по заправке перезаправляемого картриджа
Epson - заправка картриджей со сложной системой клапанов
Комментариев нет:
Ярлыки:

Печать в Gnome


Из личных наблюдений...
Поскольку Linux, особенно в лице Ubuntu и Debian, давно перерос из тетриса в полноценный desktop, то заниматься "дизайнерской" работой в нём стало вполне комфортно, ведь всё работает, а драйвера для принтеров, бывает, как у эпсона, даже прямее нативных, и печатать из Gnom'а очень легко.
О птичках...
Сердце графических крутилок: gksu system-config-printer:

::В Debian

Отсюда можно руководить сетевыми и локальными принтерами, а в Ubuntu 9.04 ещё работает сервисное обслуживание струйников: проверка, прочистка, калибровка.

::В Ubuntu 9.04

И это очень вкусный момент, которого нет в Windows, - принтер при подключении практически уже настроен системой самостоятельно.

Вот пример комфортной печати без полей (для приложений ориентированных на общие настройки cups в gnome, настройки печати, например, в Gimp, практически аналогичны), естественно, параметры могут визуально отличаться у других принтеров из-за различий в ppd, но принцип схожий везде. Рекомендуется выбирать расширенный тип драйвера (если это допустимо), т.е. не simple.


::Вкладка параметры принтера

Важные пункты:
  • Media Size: A4, стандартный лист ~21х29см
  • Color Model: rgb/сmyk/grayscale, режим цветоделения: цветные и оттенки серого.
  • Resolution: разрешение
  • Shrink page if...: расширять до максимума, иначе по бокам образуются белые полосы
  • Bordless: без полей, yes

Регулируем цвет.
В целях калибровки цветов принтера стоит поиграться с параметрами Output Control Common и Output Control Extra (см. рис.1, распечатанная фотография доведена до состояния отсканированного оригинала)

Например, что бы уменьшить маженту в сторону зелёного, нужно играть с числами от 0.900 до 0.100. От 1000 до 2000 наооборот позволит увеличить. Аналогично с остальными цветами. В Color Correction есть предустановки для лентяев. Fine Adjustment каждого параметра - это ювелирная, точная, подстройка.
Brightness, Contrast, Saturation регулируют соответственно яркость, контраст и насыщенность, что пригодится при использовании не оригинальных картириджей.


::рис.1

Ещё в драйвере может быть опция с типом бумаги. На сколько я понимаю, она должна контролировать поведения заборника бумаги (чтобы при печати, например, текста, принтер не хватал по 2 листа тонкой бумаги 80г/м, ориентируясь на толщину фото-листа).

Кстати, настройки можно изменять даже прямо во время печати, принтер схватывает "на лету", но может повести себя некорректно.
Комментариев нет:
Ярлыки: ,

FAQ по принтеру Epson Stylus Photo R290


Прекрасная статья об устранении проблем, установке СНПЧ, профилактике и много другом. Даже если у вас принтер другой модели, советую пробежаться по этому материалу...
Комментариев нет:
Ярлыки: ,

Калибровка/тестирование печати

Gernot Hoffmann "Color Printer Test Pages"
Статьи на тему Цветовые профили ICC / Управление цветом
Комментариев нет:
Ярлыки:

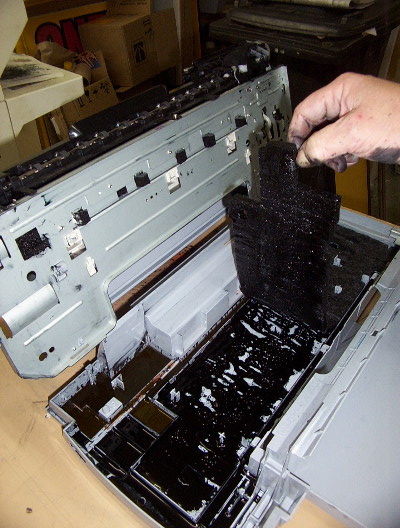

Сливаем отработанные чернила в отдельную емкость

После того, как войлочный памперс (располагается в "трюме" принтера) наполнится до отказа, отработанные чернила с радостью устремятся на стол). Чтобы подобное не происходило, нужно либо менять\промывать памперс, либо сливать "отработку" в отдельную емкость. На скринах ниже показан как раз показан последний способ (годится для епсонов с "дверкой" типа R200 -300, C48, CX, RX и др.). Есть и в продаже специальные наборы с аналогичной конструкцией (я даже умудрился использовать гидроуровень за 100 руб., т.к. нужны были длинные трубки - места на столе не было)













Комментариев нет:
Ярлыки:

Промывка печатной головки (полезные ссылки)

Информация для ознакомления:
Промывка головок струйных принтеров Epson
Промывка головки Epson. Метод "Bанна"
Промывка головки Epson. Метод "Бутерброд"
Для "быстрой" промывки (без демонтажа головы) существуют шприцы с промывочной жидкостью
Метод эффективной очистки и промывки печатающих головок Epson и Canon
Реанимация печатающих головок принтеров Epson
Чистка головок струйных принтеров Epson
Прочистка головок струйных принтеров
Комментариев нет:
Ярлыки:

Ремонт податчика бумаги

На этот счёт есть много мнений, так как случаи у всех могут отличаться в зависимости от конкретных моделей. Например, в моей практике резиновый ролик на 830U непонятным образом перекосился, и понадобилась всего лишь отвёртка... В других случая протирают ролики, меняют, исследуют вал...
Вот пока пара полезных ссылок, повторять опыт автора, естественно, придётся на свой страх и риск:
Ремонт податчиков бумаги принтеров Epson, Принтер плохо берет бумагу
Восстановление захвата бумаги на принтерах Epson
Комментариев нет:
Ярлыки:

Принтер в MacOSX

Подключаем принтер к usb-входу, жмем на на панельке символ яблока - Системные настройки... - Печать и факс. Радуемся, Mac подцепил принтер автоматом (система Cups + Gutenprint, как в линуксе).


Бросается в глаза несколько опций: управление очередью печати, совместный доступ, формат бумаги, далее кроются выбор драйвера, в "Запас материалов" по идее могла быть информация о состоянии чернил, но увы.

InkLevel 1.29 - "почти" платная программка, стоит 7.5 долларов, показывает состояние чернил, поддерживает большое кол-во принтеров разных марок, в качестве триала работает только неделю (что мешает программу снова достать из zip-архива?).


Еще умеет отображать историю расхода чернил (трехмерный график можно вертеть) и выдавать подробную диагностическую информацию для отсыла разработчикам. В общем-то, все, и никаких чудес.

Ставим родной драйвер на примере поддерживаемого С42:
Идем на страницу суппорта. А именно в C42. Качаем драйвер, хорошо что он есть для PowerPC. Ставим (установка через expander и инсталлер, необходим конечно же sudo pass), потребуется ребут. Далее в Applications (Программы) находим EPSON Printer Utility и запускаем. Вполне возможный баг: программа повиснет. Устраняем дефект: finder - macosx(системн) - библиотеки - Printers - EPSON - InkjetPrinter - Utilities - две версии искомой программы. Пробуем. Остальное в картинках изложено тут.

Жаль, не для всех принтеров добрый Epson выложил драйвера.
Например, C48. Как и в случае с линуксом можно обратиться к помощи консольной программы escputil, но я так и не нашел raw-device в /dev. Методом костылей работает прочистка из веб-морды Cups.

Идем дальше.
Пробуем обновление Gutenprint - отсюда. Лишним не будет почитатать FAQ по Gimp-print. Драйвера ставятся с некоторым подвисанием, нужно запастись терпением. Обратим внимание, что в скаченном архиве находится папка Gutenprint Utility for EPSON inkjet printers, в которой помимо readme, есть еще интересный скриптик: двойной щелчок по пиктограмме открывает окно терминала с таким содержанием:
escputil --- Copyright 2000-2006 Robert Krawitz (rlk@alum.mit.edu)
This program is distributed in the hope that it will be useful, but
WITHOUT ANY WARRANTY; without even the implied warranty of MERCHANTABILITY
or FITNESS FOR A PARTICULAR PURPOSE.

* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
The following procedures will assume that your printer is an
Epson Stylus C48. If this is not your printer model,
please choose (q)uit at the prompt.

The following actions are available.
(n)ozzle check
(c)lean print heads
(a)lign print heads
(l)icense -- display license
(q)uit
What do you want to do (n, c, a, l, q)?
Это ведь то, что мы искали -). Проверка, прочистка, выравнивание печатающей головки методами escputil. Правда, согласно все тому же readme проверка чернил не поддерживается. Но все равно неплохо...

Еще о драйверах:
Экспериментальная разработка - usbtb.
Комментариев нет:
Ярлыки:

Сравнение качества печати СНПЧ и ориг. картриджей

Комментариев нет:
Ярлыки:

Установка СНПЧ RDM на Epson R265 R270 R285 R290

1 комментарий:
Ярлыки:

Сброс счётчика отработки чернил

Это вполне нормальная ситуация, когда "ни с того, ни с сего" принтер престаёт принимать задания на печать и загадочно перемигивается своими индикаторами. Смысл поведения вашего девайса - периодическая замена войлочного памперса, куда сбрасываются отработанные чернила. Менять памперс или нет - дело житейское, и предмет отдельного обсуждения.
Некоторые коды сброса (для "пожилых принтеров") можно посмотреть здесь.
В остальных случаях можно задействовать SSC Service Utility, если не поможет, то придётся искать специализированнную программу.
Источники поиска:
Похоже, это тоже оно - http://www.ssclg.info/cgi-bin/netboard/netboardr.cgi?fid=268&cid=267&tid=3447&pg=1&sc=20&x=0
Стоит посмотреть всю ветку - http://www.ssclg.info/cgi-bin/netboard/netboard.cgi?fct=gotoforum&cid=267&fid=268

На http://www.startcopy.ru/repair/files/files.htm представлен неплохой список, да простят меня авторы:
Примечание: если программа при запуске выдает сообщение :"!!!ERROR!!! This program can not be used", это означает, что закончился период ее использования; необходимо удалить в корневом каталоге диска С: папку "Adjustment Program" и установить системную дату на неделю или месяц позже даты создания файлов программы (т.е. подобрать дату, входящую в период, определенный для использования программы).

3 комментария:
Ярлыки:

Stylus Toolbox

Эта графическая утилита является надстройкой над escputil и предназначена для визуального контроля за принтерами Epson. Хотя разработчики, по всей видимости, давно остыли к своему проекту (последняя версия датируется...2006 годом) тулбоксом всё ещё можно пользоваться под DebOS. Естественно, что принтер должен к этому моменту быть настроен через cups+guteprint, и установлена escputil.
Установка.
# apt-get install python-pexpect
# dpkg -i stylus-toolbox_0.2.7-1_all.deb (Debian Lenny ругается на название файла, поменять).
Запуск:
# stylus-toolbox
Появится окно настроек Preferences.

::Stylus Toolbox

В Device Port пишем /dev/lp0 (lpt) или /dev/usb/lp0 (usb).
Смотрим свой принтер через Device Manager.
Выбираем Select Model, ищем в трёх колонках свой аппарат. Не путаем просто Stylus со Stylus Photo. Если не заработает, попробовать AutomaticallyDetect.

Проверяем полученный результат.
Сравниваем вывод моего lpt-принтера:
#escputil -i --raw-device /dev/lp0


С тем, что показывает stylus-toolbox:

::Stylus Toolbox

Почти совпало, можно пользоваться. Прочистка и распечатка цветных полосок (проверка дюз - кнопка Test Page "Печать") тоже работают.
Нажатие на Align вызовет утилиту для выравнивания печатной головки и начнёт печатать блоки из полос. Использовать в крайней необходимости.
Кстати, галку с Printer is a newer USB printer... я снял.

Свои настройки программа хранит в папке пользователя, из под которого была запущена (по дефолту только root имеет право ковырять принтеры) в конфиге .stylus-toolbox.conf. Так что, если что-то перестало открываться, удаляем конфиг и настраиваем заново.
Комментариев нет:
Ярлыки:

Epson Perfection 2480 Photo и Debian Lenny (напоминалко)

Умерла машина с настроенным мной ...пару лет назад... сетевым сканером. Особо не расстраиваясь, подключаю к ленивому дебиану. Ну конечно, ситуация не изменилась с годами, и своих свободных дров под сканер до сих пор нет. Когда-то на убунте я прикручивал каким-то совершенно хитрожопым методом виндодрова, но есть вариант и попроще. Ниже напоминалка для себя:
Описание установки дров, статья старая, прямо смело копипастим -)
Небольшой стришок (иначе не работает):

В конфиге /etc/sane.d/snapscan.conf раскомментировал строчку
/dev/usb/scanner1 bus=usb
и заменил scanner0 на scanner1
После чего сделал
sudo sane-find-scanner
sudo scanimage -L
Теперь занесём свою учётку в группу scanner:
# gpasswd -a пользователь scanner
Аналогичное действие - в гноме, в настройках пользователя поставить галочку в "Привелегиях пользователя": использовать сканеры.
Reboot & xsane.
Комментариев нет:
Ярлыки: , ,

Epson в Ubuntu (часть вторая) и прочие мысли

В продолжение вот этого самого материала.

Mtink & Mtinkc

Для тех, кто не может ужиться в консоли, существует графическая утилита: mtink.
Её наглядные возможности:
  • проверка дюз
  • прочистка дюз
  • выравнивание печатной головки
  • смена картриджа в некоторых моделях
Этим её функции не ограничиваются, программа умеет в качестве демона мониторить процесс печати. С этой функцией я до конца не разобрался, тем более Ubuntu умеет это делать сама.

Простое использование.

Установка: sudo apt-get install mtink

Как mtink работает:
При первом запуске программа получает от пользователя и сиcтемы данные о принтере и записывает в ~/.mtink. По умолчанию, mtink проявляет попытки интернационализма (в Ubuntu) и выдаёт кракозябры.
Отучим от великого и могучего:
sudo nano /usr/bin/mtinkstart с содержимым:
#!/bin/sh
LANG=UTF-8
mtink
Жмём ctrl+o для сохранения и ctrl+x выход.
Делаем исполняемым: sudo chmod +x /usr/bin/mtinkstart
На рабочем столе создаём ярлычок с вызовом команды gksu mtinkstart.
В программе можно выбрать автоопределение устройства "allow automatic detection" или вписать свой девайс по аналогии с примером в приведённой ссылке самостоятельно. Также прилагается mtinkc - диалоговое окно добавления принтера.


Существует ещё консольной брат этой утилиты - ttink.


Есть такой ReInk.

Наверное, каждый пользователь (принтеров Epson), у которого руки растут из правильного места, или отказался от\не купил СНПЧ, знает или слышал о SSC Service Utility, суперполезной тулзе для сброса показаний счётчиков чипов и отработки, для раздельной прочистки и удобного мониторинга, и т.д.
Конечно, не у каждой модели можно было обнулить микросхемку картриджа (взамен предлагается функция "заморозки"), но мы же хитрожопые :) и запаслись правильным принтером или обнулялкой-программатором. И всё равно удобнее, не вынимая картриджа, продлить ему жизнь... Но софтина эта работает только в винде, где (возьмём такую ситуацию), как на Марсе, жизни уже нет. Под линуксом подобной манны не наблюдалось, и всё же первые шаги предпринимаются:

ReInk - утилита, написанная российским программистом, в альфа релизе, предназначена для обнуления счётчика на микросхемах картриджей Epson. Сразу можно посмотреть сюда (страничка автора) и попытаться воткнуть "шо це такэ", и как помочь разработке.

Прочие мысли:

Photo Image Print System

Шагаем на эту страничку, ставим галки в нужным местах и получаем исходник.
Компилится стандартным способом, если вываливает ошибку, типа "'cups-config' missing, please install CUPS or fix your $PATH", нужно установить libcupsys2-dev из репозиториев.
К сожалению, на х64 не расчитано.

Очень полезные ссылки:

Мануалы - Коды ошибок, сбросов, технические маны и т.д.
Epson Sofware for Linux
ReInk
Блог, посвящённый принтерам
Printer Repair And Service Tools
Скачать прошивки, драйвера, программы, утилиты, тесты и прочие Много разных принтеров, много для Epson
The Printing HOWTO Познавательный хауту
Openprinting и metalab Cпецресурсы по линуксовой печати

Общие рекомендации по настройке принтеров EPSON в Linux (на английском языке)
Рекомендации по настройке сканеров EPSON в Linux (на английском языке)
http://www.epsondevelopers.com/
Комментариев нет:
Ярлыки:

Epson в Ubuntu (часть первая)




С подключением и управлением настройками принтеров Epson менеджер cups ещё кое-как справляется, в Ubuntu с восьмой версии эпсоны цепляются моментально, в Debian нужно немного покрутить конфигами и мозгами, в AltLinux даже работает функция прочистки дюз (но не работает в Ubuntu) и т.д.
Однако существует ещё один, даже более надёжный, способ мониторинга и обслуживания - это консольная утилита escputil.
С моей точки зрения, управлять принтером при помощи консоли, особенно, удалённо и с другой машины - намного удобнее сомнительных графических наворотов и конечно же надёжнее.
Разобраться с ней стоит всего один раз, получившиеся рабочие команды можно скопировать в листочек аплета "липкие записки" и хранить под рукой, либо в текстовом файлике.

Устанавливается пакет из репозитория:
sudo aptitude install escputil

Потом в терминале читаем man:
man escputil

Вот пример самого мануала:

Man:

NAME
escputil - maintain Epson Stylus inkjet printers

SYNOPSIS
escputil [ -P printer | -r device ] [ -m model ] [ -u ] [ -c | -n | -a
| -i | -d | -o | -s | -l | -M | -h ] [ -q ]

DESCRIPTION
escputil is a command line utility to perform various maintenance tasks
on Epson Stylus inkjet printers. These tasks include head alignment,
head cleaning, nozzle check, printer identification, and retrieval of
ink level from the printer.

OPTIONS
escputil accepts the following options:

-P, --printer-name=printer
Имя устройства. Specify the name of the printer to operate on. The default is
the default system printer.

-r, --raw-device=device
Режим прямого доступа. Specify the name of the device to write to directly rather than
going through a printer queue. You must use this (rather than
specifying a printer) when retrieving ink levels or identifying
the printer, or if you wish to perform head alignment without
specifying the printer model.

-m, --model=model
Specify the precise printer model for head alignment.
Указать модель принтера (необходимо для выравнивания печ.головки).

-u, --new
Новый принтер. The printer is a new printer (Stylus Color 740 or newer).

-c, --clean-head
Прочистка печ. головки. Clean the print head. This can also be performed from the
printer front panel.

-n, --nozzle-check
Проверка дюз (Распечатывается тестовая полоска из 4-8 цветов). Print a nozzle test pattern. Dirty or clogged nozzles will show
as gaps in the pattern. If you see any gaps, you should run a
head cleaning pass or two.

-a, --align-head
Выравнивание печ. головки. Использовать очень осторожно! Align the print head. CAUTION: Misuse of this option may result
in poor print quality and/or damage to the printer. You must
either specify the printer model with the -m option, or use the
raw printer device to allow escputil to detect the printer
model.

-i, --ink-level
Уровень чернил в картриджах. Obtain the ink level from the printer. This requires read/write
access to the raw printer device.

-d, --identify
Идентификация. Query the printer for make and model information. This requires
read/write access to the raw printer device.

-o, --align-color
Выравнивание цвета (только для Stylus Color 480 и 580). Align the color print head (used by Stylus Color 480 and 580
only). CAUTION: Misuse of this option may result in poor print
quality and/or damage to the printer.

-s, --status
Статус. Retrieve printer status.

-l, --license
Лицензия программы. Display the license/warranty terms of this program.

-M, --list-models
Показать список поддерживаемых принтеров. List the supported printer models.

-h, --help Помощь.

-q, --quiet
Suppress the banner. Скрыть.


Для начала можно посмотреть, поддерживается ли любимый девайс от Epson или нет.
Команды escputil требуют административных прав.
В случае Ubuntu для удобства можно сделать консоль рутовой (команда sudo su). Или же с каждой командой пользоваться sudo.

Смотрим на вывод escputil -M и ищем свой принтер.

Теперь нужно узнать, каким устройством у нас в системе виден принтер.
Легче всего это сделать в :

/usr/bin/hal-device-manager (Debian). Если hal-device-manager нет, установить из репозиториев. Утилита полезная, лишней не будет.

gnome-device-manager (в закладке View поставить галочку на Device Properties) . Тоже самое для Ubuntu.

Находим на уровне порта usb или lpt (смотря какой принтер) и в правой части окна ищем сведения об устройстве.



Вот примеры трёх нужных команд для lpt и usb принтеров:

1) lpt

#Уровень чернил sudo escputil -i --raw-device /dev/lp0
#Проверка дюз sudo escputil -n --raw-device /dev/lp0
#Прочистка сопел sudo escputil -c --raw-device /dev/lp0

2) usb

#Уровень чернил sudo escputil -i --raw-device /dev/usb/lp0
#Проверка дюз sudo escputil -n --raw-device /dev/usb/lp0
#Прочистка сопел sudo escputil -c --raw-device /dev/usb/lp0

Образец вывода команды escputil -i (уровень чернил):

Escputil version 5.0.0, Copyright (C) 2000-2006 Robert Krawitz
Escputil comes with ABSOLUTELY NO WARRANTY; for details type 'escputil -l'
This is free software, and you are welcome to redistribute it
under certain conditions; type 'escputil -l' for details.

Ink color Percent remaining
Black 73
Cyan 54
Magenta 43
Yellow 42
Light Cyan 39
Light Magenta 34

Очень даже наглядно, в столбце справа указан остаток в процентах.
Ещё существует графическая оболочка для escputil, но я, признаться, не сторонник таких вещей.



Скрипт, использующий escputil, но я ещё в этом направлении не копал. Продолжение этой темы здесь.
Комментариев нет:
Ярлыки:
Подписаться на: Комментарии (Atom)
